IDEALE PER LA PRODUZIONE
Il design speciale della Interdim ti consente di monitorare la linea di produzione e di ricevere un rapido riscontro di qualsiasi deviazione degli utensili in lavorazione.
È anche il modo migliore per velocizzare le misure di laboratorio utilizzando le nostre macchine in-situ, risparmiando così tempo prezioso.
La Interdim è dotata di funzioni per la compensazione termica atta a garantire risultati affidabili e precisi.
SENSORI OTTICI
Un aspetto interessante di queste macchine per la misura di ingranaggi e dischi è la possibilità di averle equipaggiate con sensori ottici (opzionali), fornendo un controllo completo di tutti i dettagli come raggi, scanalature, smussi, e tutti quei profili che non possono essere misurati con le classiche sonde a contatto.
I sensori ottici inoltre offrono tre grandi vantaggi come: tempo ciclo più veloce rispetto alla modalità a contatto, programmazione senza disegni e scansione di parti prototipo non a disegno.
SONDE A CONTATTO PIU' VELOCI

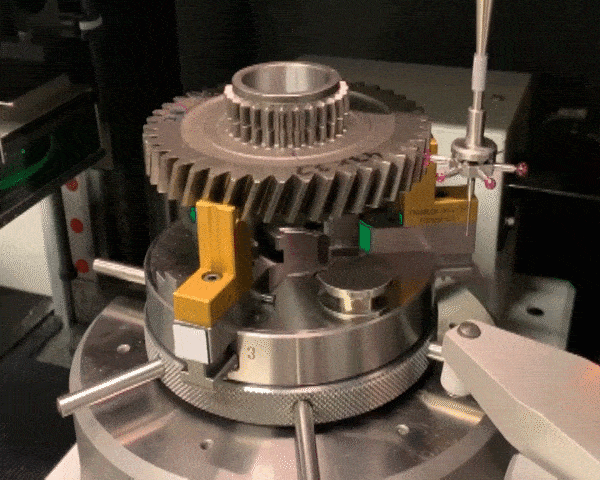

Non importa quanto sia contaminato il particolare da misurare, Interdim garantisce una misurazione micrometrica grazie alla sonda di lunghezza e alle sonde per diametri (misurazione a contatto).
Grazie a questa macchina l'operatore avrà una gestione più semplice del proprio lavoro e dovrà stare davanti alla macchina solo il tempo necessario a caricare il pezzo e far partire il ciclo di misura.
Al resto ci pensa la nostra Interdim.
FLESSIBILITA' A LUNGO TERMINE
Le macchine multisensore sono la chiave per soddisfare le tue esigenze dalla prima operazione fino all'ultima con una sola macchina.
Interdim è la soluzione più razionale per quanto riguarda i servizi di calibrazione annuale, permettendoti di risparmiare risorse rispetto a numerosi strumenti dedicati a volte per controllare anche una sola caratteristica.
Siamo disponibili anche a modifiche dimensionali delle nostre macchine.

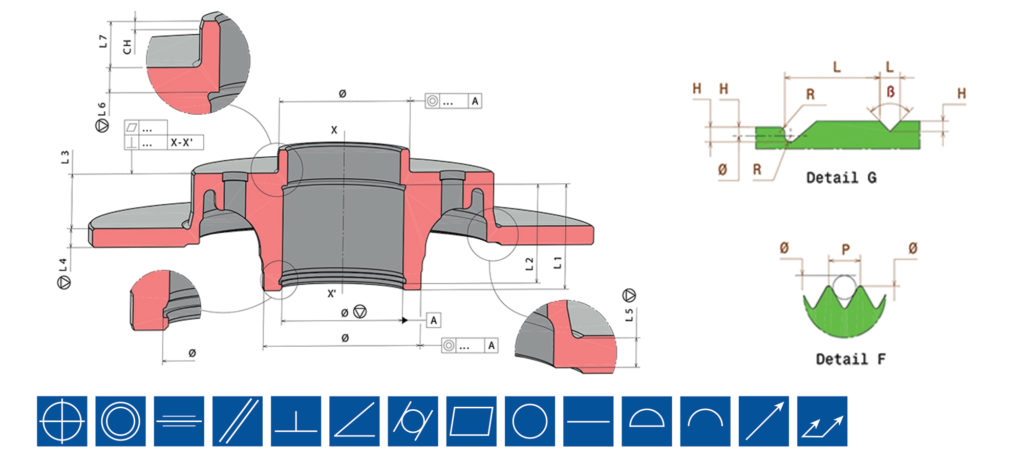

FUNZIONI DI MISURA

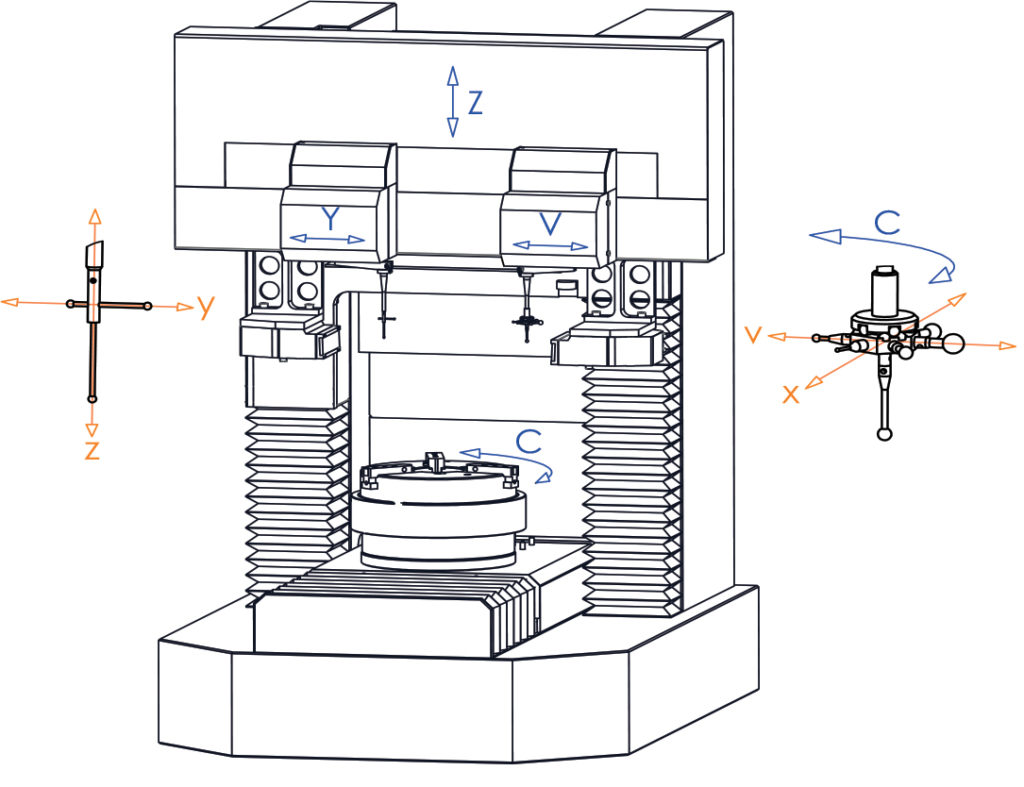

VARIANTI E OPZIONI
- 2 testine di misurazione a contatto Z/Y standard e X/V con Overball
(opzione di misurazione del diametro)
- 1 set di sensori ottici da 10 a 75 mm in base al raggio
(ispezione del profilo)
- 1 tavola rotante
- Tabella degli assi X aggiuntiva (opzionale)
OVERBALL
Macchina specifica che combina l'ispezione standard con un diametro di overball.
La macchina è equipaggiata con una cartuccia a 7 sfere e una sonda ottica.
CARATTERISTICHE TECNICHE
CALIBRAZIONE
Automatica, a seconda del tempo e/o della temperatura
ALIMENTAZIONE
230 oppure 400 VAC, 50 Hz
CONDIZIONI OPERATIVE DI UTILIZZO
Umidità ≤70% – Temperatura Min. 10°C / Max. 45°C
RUMORE
≤70 dB (A)
TUTTE LE NOSTRE SOLUZIONI
COMBODIM – UNIDIM – OPTODIM
COMBODIM XL – UNIDIM XL

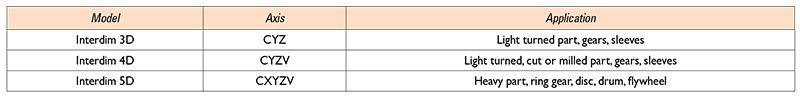

INTERDIM 3D – 4D – 5D
HMI – ATLAS
