Premion A

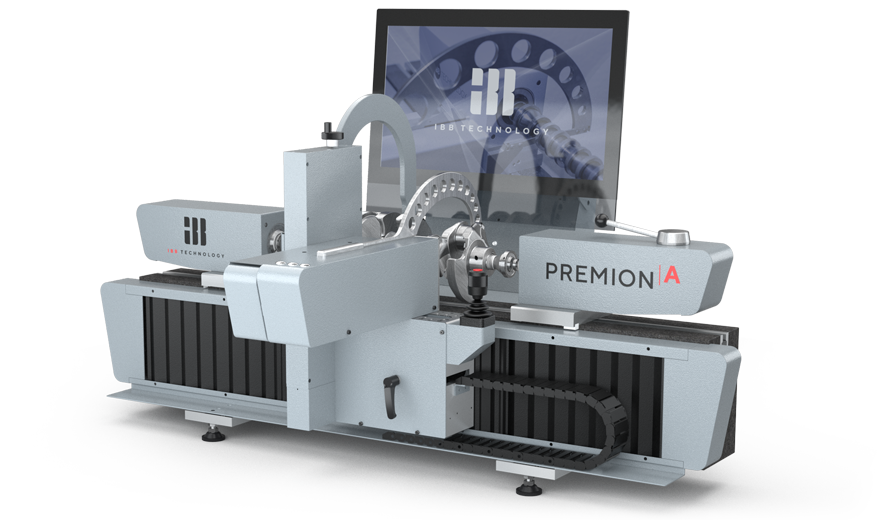

PREMION A  è un banco di misura multisensore per alberi con il quale è possibile misurare e documentare automaticamente caratteristiche di misura su pezzi a simmetria rotazionale. All'interno della nostra tecnologia di misurazione avanzata, PREMION A è la versione automatizzata della serie PREMION. A seconda del programma di misurazione creato, la procedura di prova con questo dispositivo di misurazione dell'albero viene eseguita in modo completamente automatico. I vantaggi sono l'elevata indipendenza dell'operatore da un lato e la riproducibilità dei risultati di misura dall'altro.

Il sistema di misurazione per alberi PREMION A sostituisce quindi un gran numero di dispositivi di misurazione manuali classici nell'area di produzione. Grazie al suo design modulare e all'ampia scelta di attrezzature,  PREMION A può essere personalizzato esattamente in base alle vostre esigenze.

CAMPO DI APPLICAZIONE
Il banco di misura per alberi PREMION A consente tutte le misurazioni su pezzi a rotazione simmetrica direttamente in produzione. I vantaggi sono evidenti: la combinazione di misurazioni ottiche e tattili vi porta un notevole guadagno di tempo nella tecnologia di misurazione degli alberi e quindi un grande vantaggio in termini di costi per la vostra azienda!

COSTRUZIONE
Su una stabile base in granito sono montate le guide ad alta precisione con il carrello azionato. Su questa slitta vengono impostati individualmente i diversi moduli di misurazione automatica. I pezzi sono fissati con punte intercambiabili tra la contropunta e la paletta.

COME FARE LA MISURAZIONE

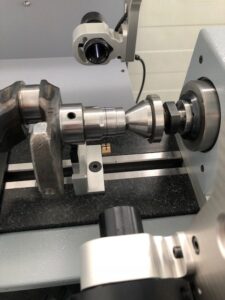

Il pezzo viene bloccato tra le punte dall'operatore. L'operazione funziona in modo intuitivo tramite touch-screen. Tutte le caratteristiche vengono misurate automaticamente dal banco di misura per alberi PREMION A secondo la sequenza di misura programmata. I risultati della misurazione vengono visualizzati su un monitor touch-screen a colori, tenendo conto di tutte le possibili tolleranze. I risultati vengono salvati automaticamente in formato PDF e DFQ (Q-DAS certificato AQDEF). Oltre al funzionamento automatico, il PREMION A può essere utilizzato anche manualmente senza un determinato programma di misurazione. Questa caratteristica speciale offre grandi vantaggi in termini di flessibilità nella vostra produzione.

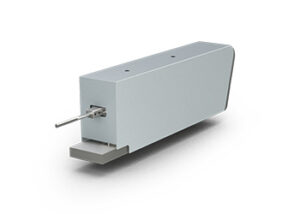

Modulo di lunghezza automatico

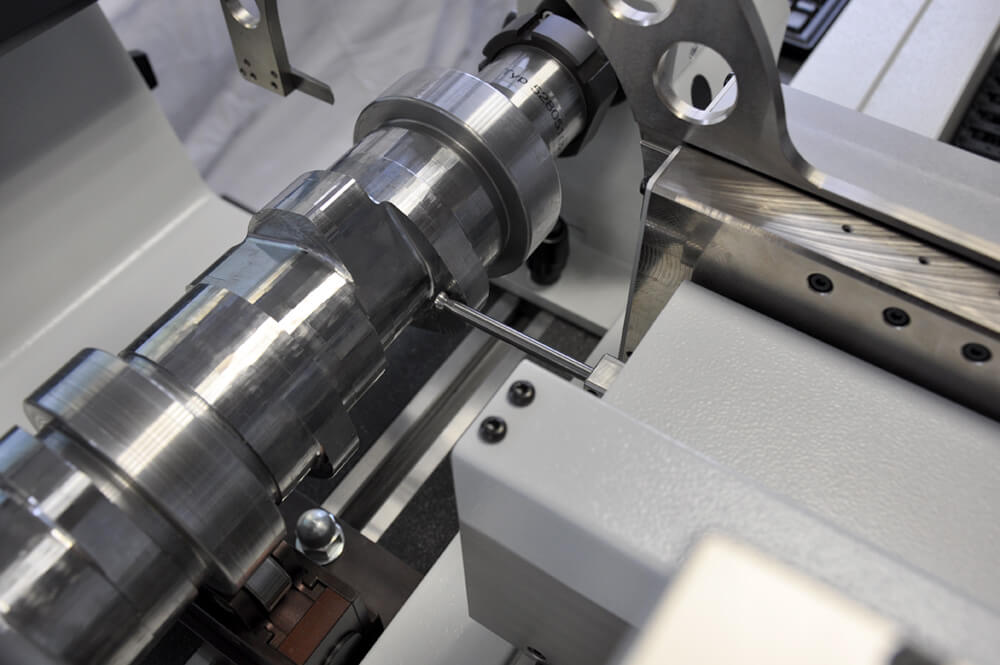

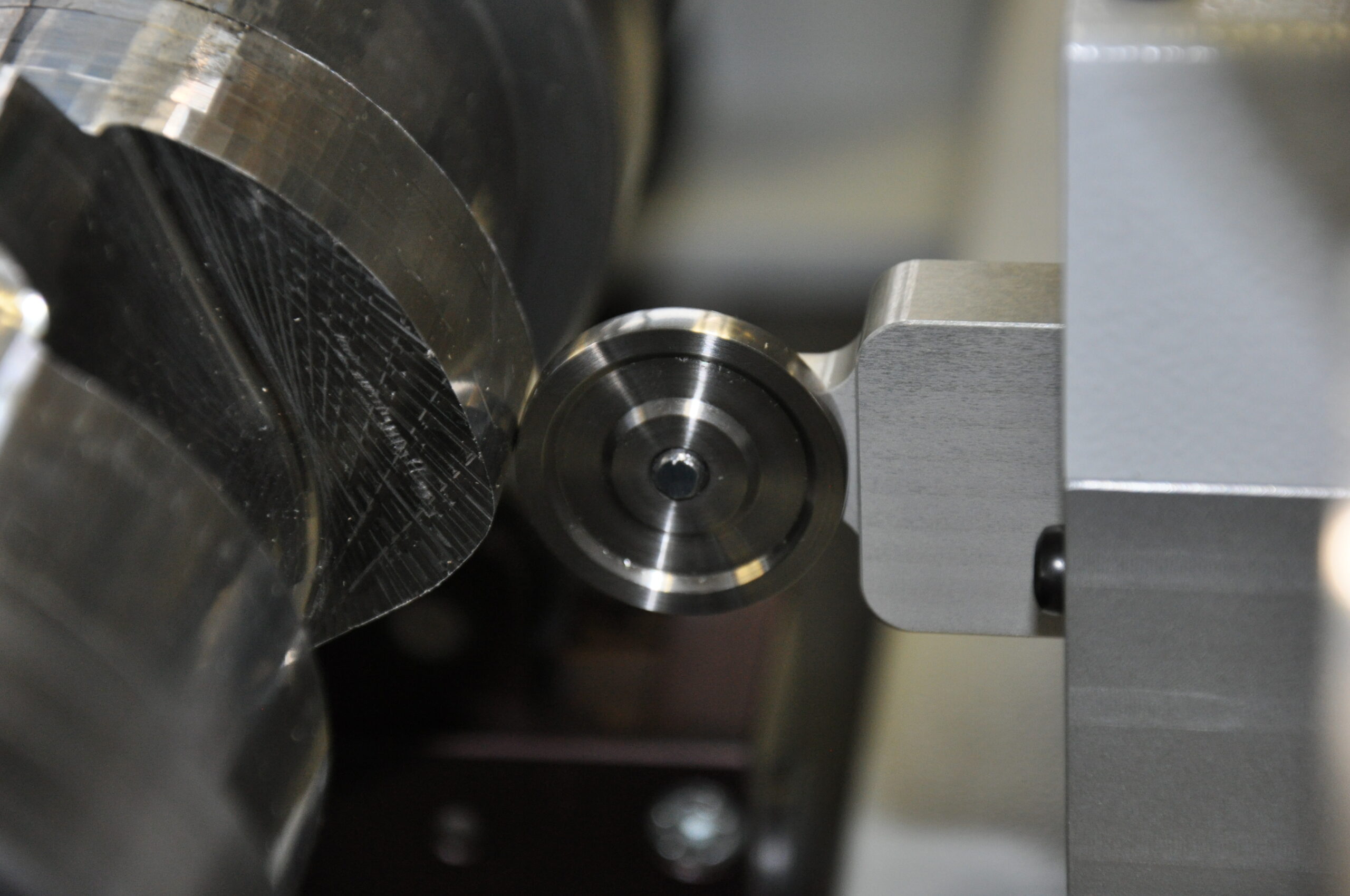

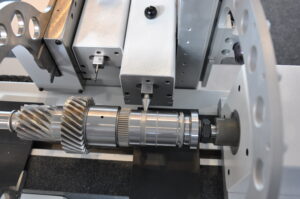

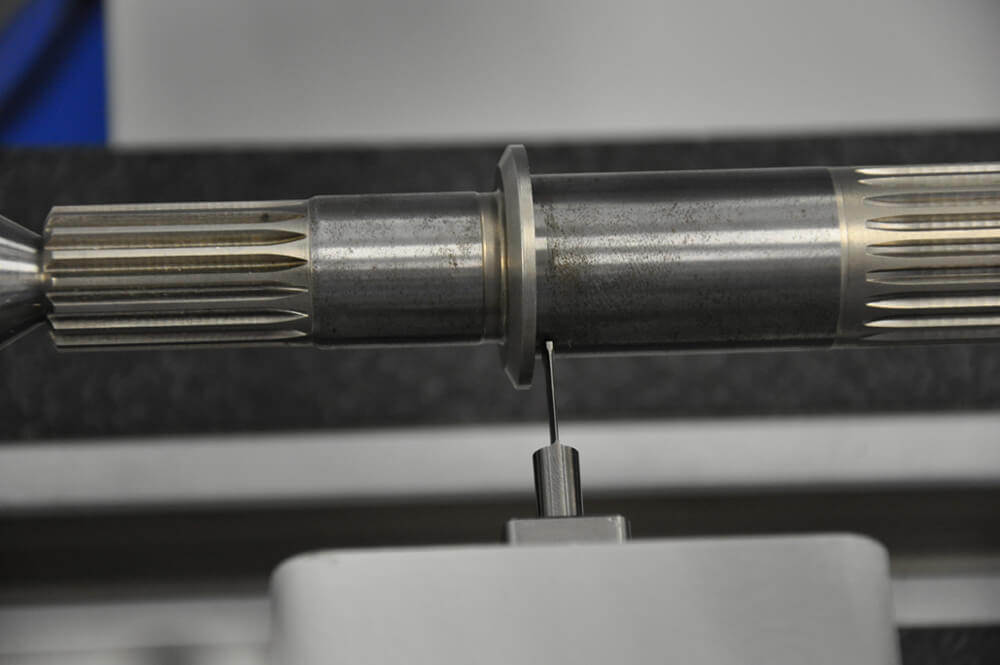

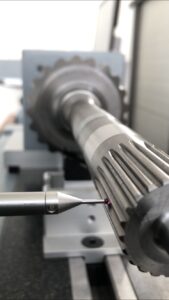

Il modulo di lunghezza automatica per PREMION A è mobile radialmente e assialmente rispetto all'oggetto da misurare e fornisce inoltre un sistema di misurazione dell'albero su entrambi gli assi. Utilizzando guide a rulli incrociati speciali e regolabili, il modulo consente il rilevamento preciso e ripetibile dei punti di misura. La slitta trasversale consente la tastatura in entrambe le direzioni e la scansione delle misure anche con questo modulo di lunghezza. Gli elementi della sonda della nostra tecnologia di misura ad albero flessibile possono essere facilmente sostituiti. La calibrazione viene eseguita immediatamente sul punto centrale certificato DAkkS. Quando il punto di misurazione viene tastato, il valore misurato viene registrato dal sensore e visualizzato sullo schermo, tenendo conto dei valori e delle tolleranze prestabilite.

La movimentazione degli assi in questo modulo avviene automaticamente tramite il programma di misura o manualmente dall'operatore tramite joystick.

Caratteristiche misurabili: lunghezza, distanza, centro, eccentricità assiale, ortogonalità, planarità.

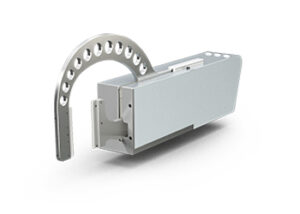

Modulo diametro automatico

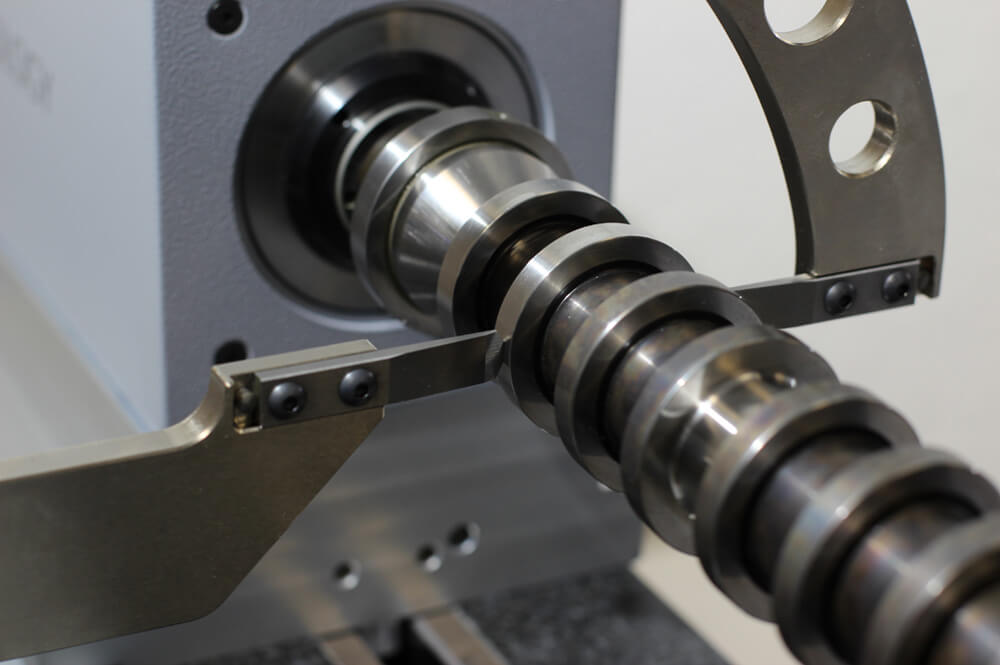

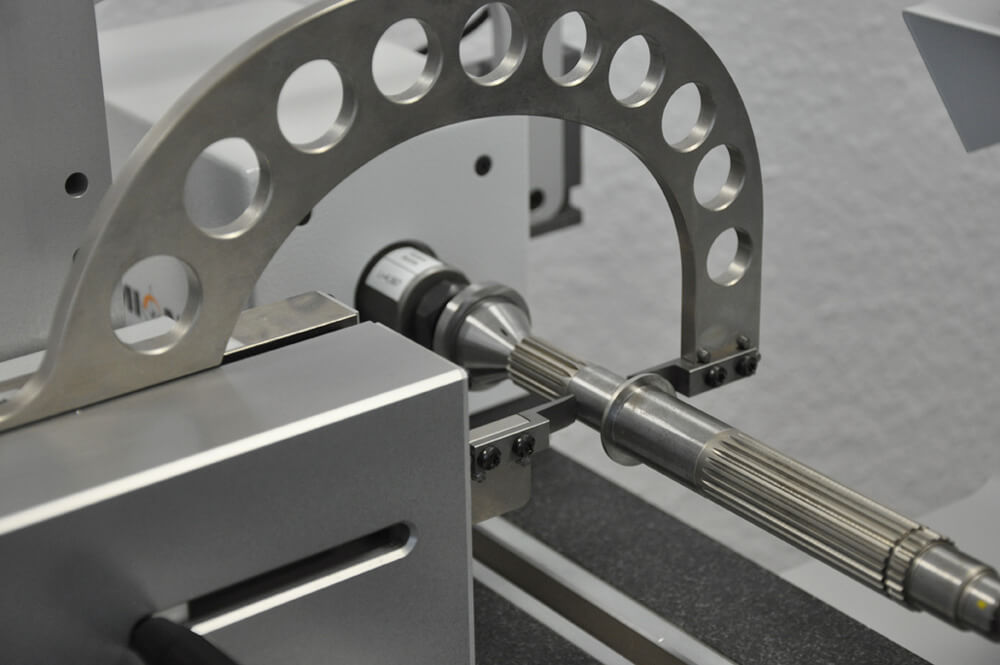

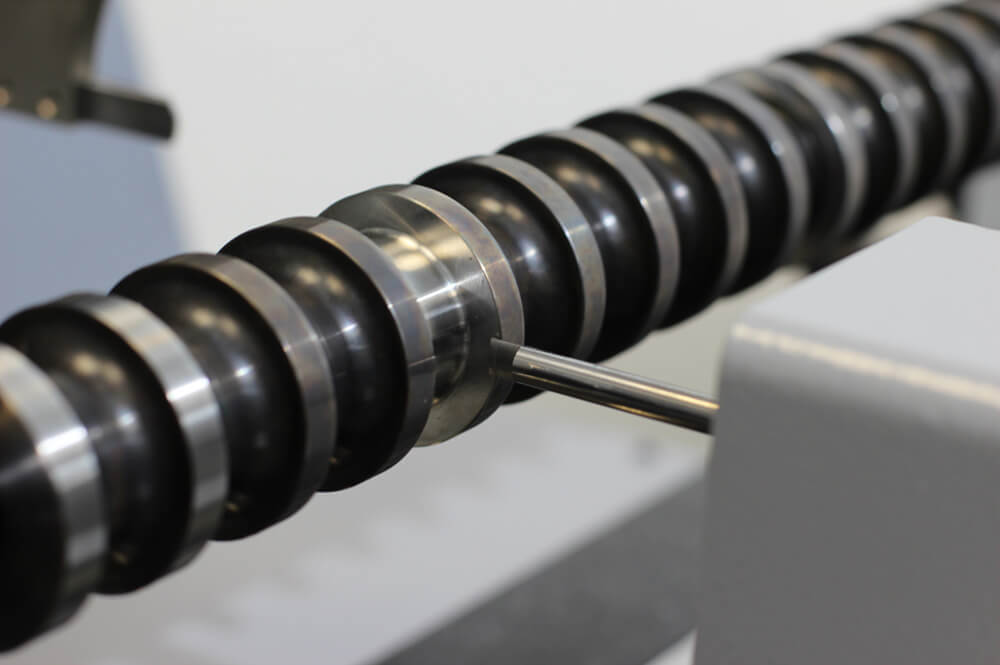

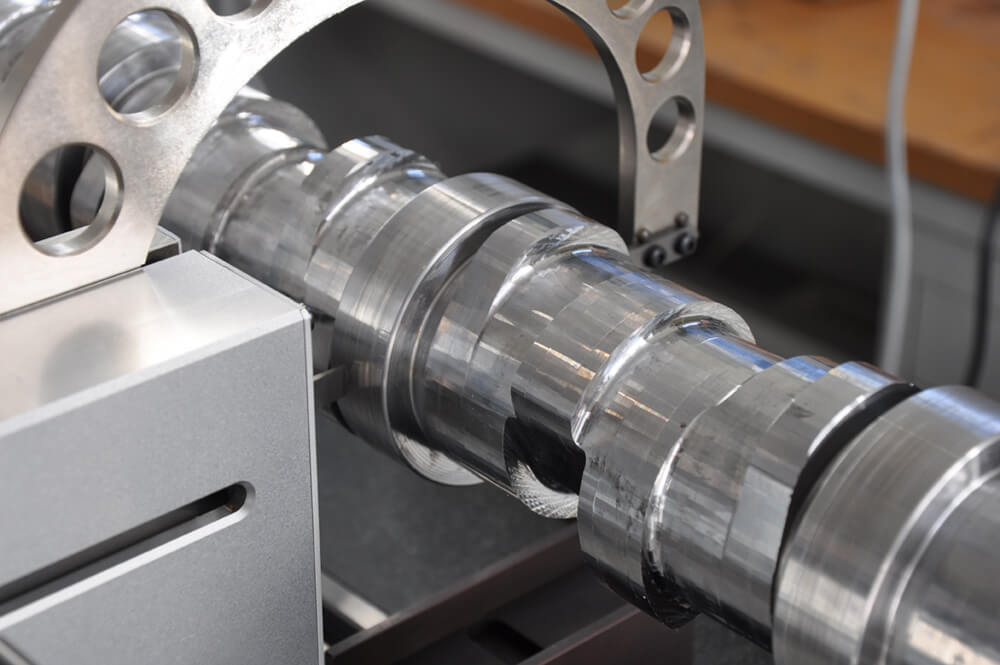

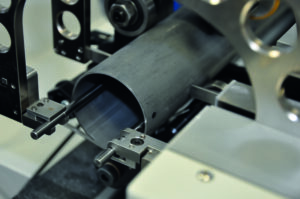

Il modulo diametro automatico prevede due sistemi di misura indipendenti con tastatori contrapposti. Il modulo può funzionare automaticamente tramite il programma di misurazione o manualmente tramite operatore.
Questo modulo è provvisto di un cuscinetto ad alta precisione su guide a rulli incrociati e un gruppo molla avanzato. Ciò consente la misurazione autonoma e riproducibile di diametri su pezzi a rotazione simmetrica.
La misurazione secondo il principio del comparatore di Abbe porta a precisioni <1 μm. La calibrazione del modulo di misurazione in questo modulo di diametro avviene nel punto di centraggio certificato DAkkS.

Caratteristiche misurabili: diametro, concentricità, rotondità, eccentricità, cilindricità, diametro del cerchio di punta, angolo del cono.

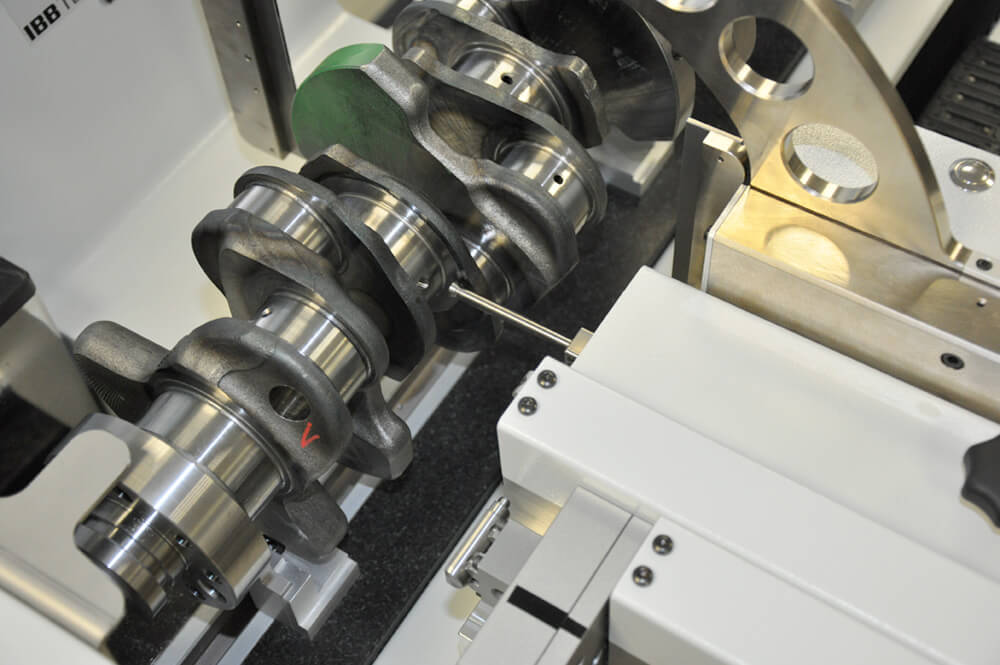

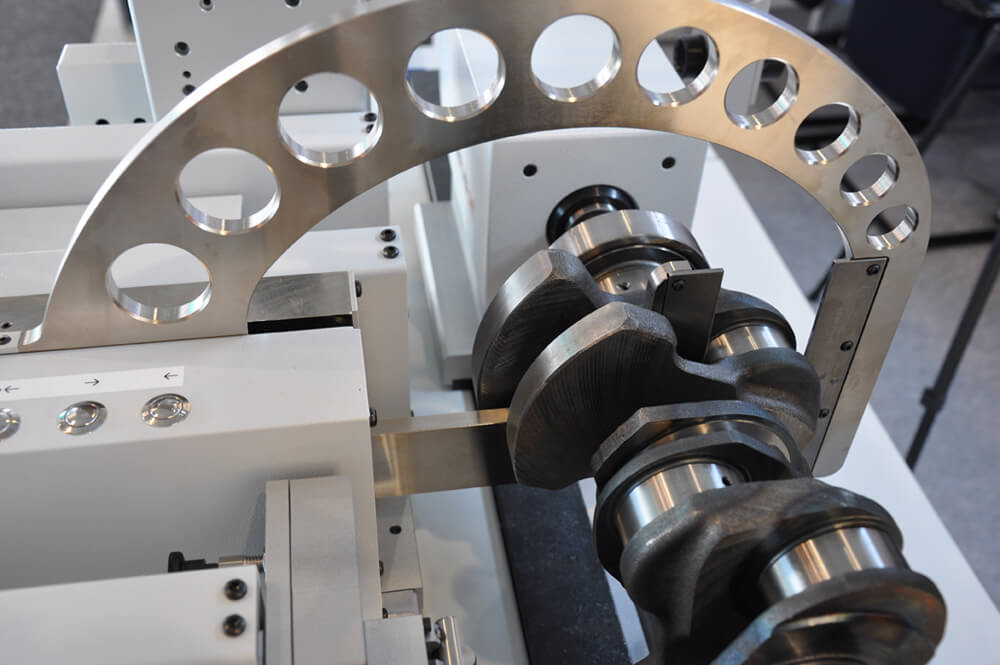

Nella versione con elementi di tastatura lunghi, queste caratteristiche possono essere determinate anche per i cuscinetti di bielle. Inoltre vengono determinati anche il raggio e l'angolo della corsa.

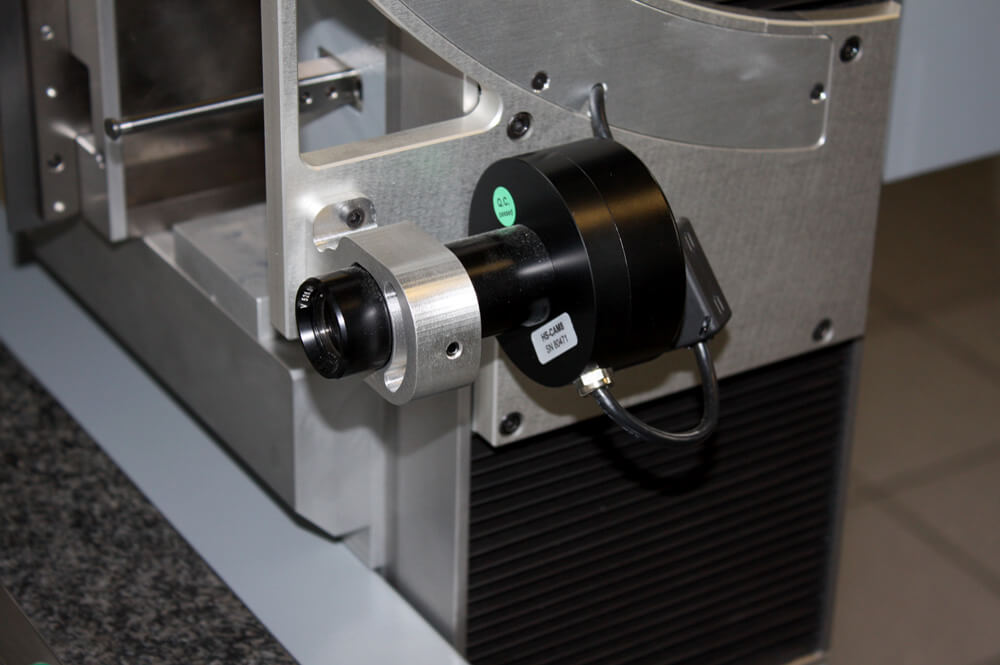

Modulo ottico automatico

Il modulo ottico automatico è dotato di un sistema di misurazione sull'asse verticale. Sfruttando il principio di trasmissione ottica della luce, la telecamera a matrice utilizza obiettivi telecentrici per rilevare i contorni dei pezzi a simmetria rotazionale. Se opportunamente posizionata, la telecamera mostra direttamente il contorno del componente sullo schermo. Inoltre una linea, un cerchio o un mirino si adattano automaticamente al contorno del componente. Raggi, smussi e altri contorni possono così essere misurati in modo rapido, autonomo e ripetibile.
La movimentazione dell'asse in questo modulo avviene automaticamente tramite il programma di misura o manualmente dall'operatore tramite joystick.

Caratteristiche misurabili: angolo di smusso, raggio, diametro, lunghezza, intersezione linea-linea, linea-raggio di intersezione, raggio-raggio di intersezione, intersezioni teoriche, passo filettatura, etc.
