Premion M

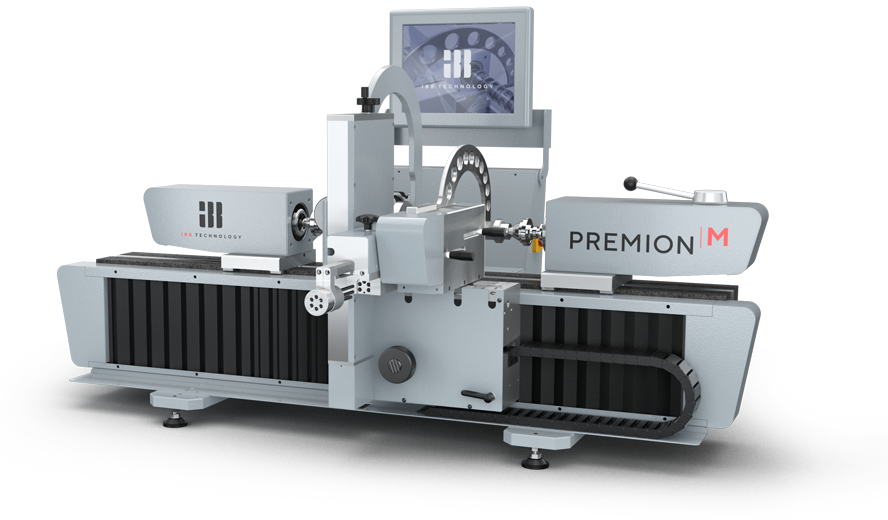

Il PREMION M è un banco di misura multisensore per alberi su cui è possibile misurare e documentare le caratteristiche di misurazione su pezzi a rotazione simmetrica. PREMION M è la versione ad azionamento manuale all'interno della serie PREMION e consente di sostituire un gran numero di diversi strumenti di misura portatili classici presenti in produzione.
Grazie alla struttura modulare e all'ampia scelta di attrezzature, il misuratore di alberi PREMION M può essere personalizzato esattamente per le vostre esigenze.

CAMPO DI APPLICAZIONE
Il misuratore di alberi PREMION M consente tutte le misurazioni su pezzi a rotazione simmetrica direttamente in produzione. I vantaggi sono evidenti: la combinazione di misurazioni ottiche e a contatto porta un notevole risparmio di tempo nella misurazione degli alberi e quindi un grande vantaggio in termini di costi per la vostra azienda.

COSTRUZIONE
La costruzione di questo misuratore di alberi si basa su una stabile struttura in granito su cui sono montate le guide ad alta precisione con i carrelli di scorrimento.
Su questa slitta i diversi moduli di misurazione possono essere impostati individualmente. I pezzi sono fissati con punte intercambiabili tra la contropunta e la paletta.

COME FARE LA MISURAZIONE
Il pezzo viene bloccato dall'operatore tra le contropunte del banco di misura dell'albero. Sono disponibili varie funzioni di misurazione e possono essere selezionate tramite il touch screen.
I risultati vengono immediatamente visualizzati sullo schermo. Il dispositivo consente una misurazione precisa al μ dei vostri pezzi. Ulteriori vantaggi di PREMION M sono la semplice calibrazione e il cambio pezzo senza utensili.

Modulo di lunghezza manuale

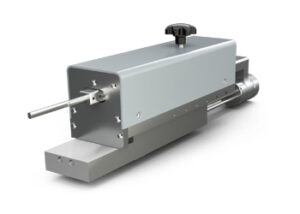

Il modulo di lunghezza manuale per PREMION M è un dispositivo di misurazione dell'albero, si muove radialmente e assialmente rispetto all'oggetto di misurazione.
L'uso di speciali cuscinetti a rulli incrociati regolabili consente di eseguire misurazioni precise e ripetibili dei punti di misura. La slitta trasversale consente la tastatura in entrambe le direzioni. Gli elementi di tastatura di questo modulo possono essere facilmente sostituiti. Il modulo è calibrato nel punto centrale certificato DAkkS.
Quando il punto di misura viene toccato, il modulo produce un segnale ottico-visivo. I dati misurati vengono quindi registrati dal sensore e visualizzati sullo schermo. Quando l'utente rilascia il modulo di misurazione, questo viene riposizionato nella posizione originale. Ciò impedisce anche l'appoggio dell'elemento di tastatura dovuto al movimento involontario del carrello.

Caratteristiche misurabili: lunghezza, distanza, centro, eccentricità assiale, ortogonalità, planarità.

Modulo diametro manuale

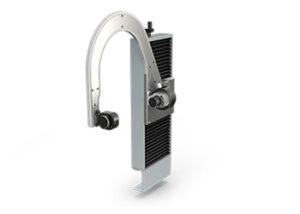

Il modulo diametri manuale per il misuratore di alberi PREMION M dispone di due sistemi di misura indipendenti con elementi di tastatura contrapposti. I cuscinetti ad alta precisione sulle guide a rulli incrociati e un pacchetto di molle migliorato, consentono la misurazione autonoma e riproducibile dei diametri su pezzi a rotazione simmetrica. La misurazione secondo il principio del comparatore di Abbe porta a precisioni estreme di <1 μm. La calibrazione del modulo di misura avviene presso il punto di centraggio certificato DAkkS.

Caratteristiche misurabili: diametro, rotondità, concentricità, eccentricità, cilindricità, diametro esterno dentatura, angolo del cono.

Nella versione con elementi di tastatura lunghi queste caratteristiche possono essere determinate anche per cuscinetti di biella. Inoltre vengono determinati anche il raggio e l'angolo della corsa.

Modulo ottico manuale

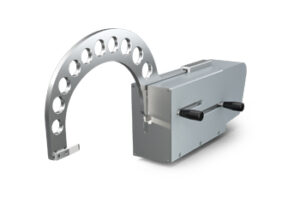

Il modulo ottico manuale è dotato di un sistema di misurazione sull'asse verticale. Sfruttando il principio di trasmissione ottica della luce, la telecamera a matrice utilizza lenti telecentriche per rilevare i contorni dei pezzi a simmetria rotazionale. Se opportunamente posizionata, la telecamera mostra direttamente il contorno del componente sullo schermo. Inoltre una linea, un cerchio o un mirino si adattano automaticamente al contorno del componente. Raggi, smussi e altri contorni possono così essere misurati in modo rapido, autonomo e ripetibile.

Caratteristiche misurabili: angolo di smusso, raggio, diametro, lunghezza, intersezione linea-linea, linea-raggio di intersezione, raggio con raggio di intersezione, intersezioni teoriche, passo del filetto etc.
